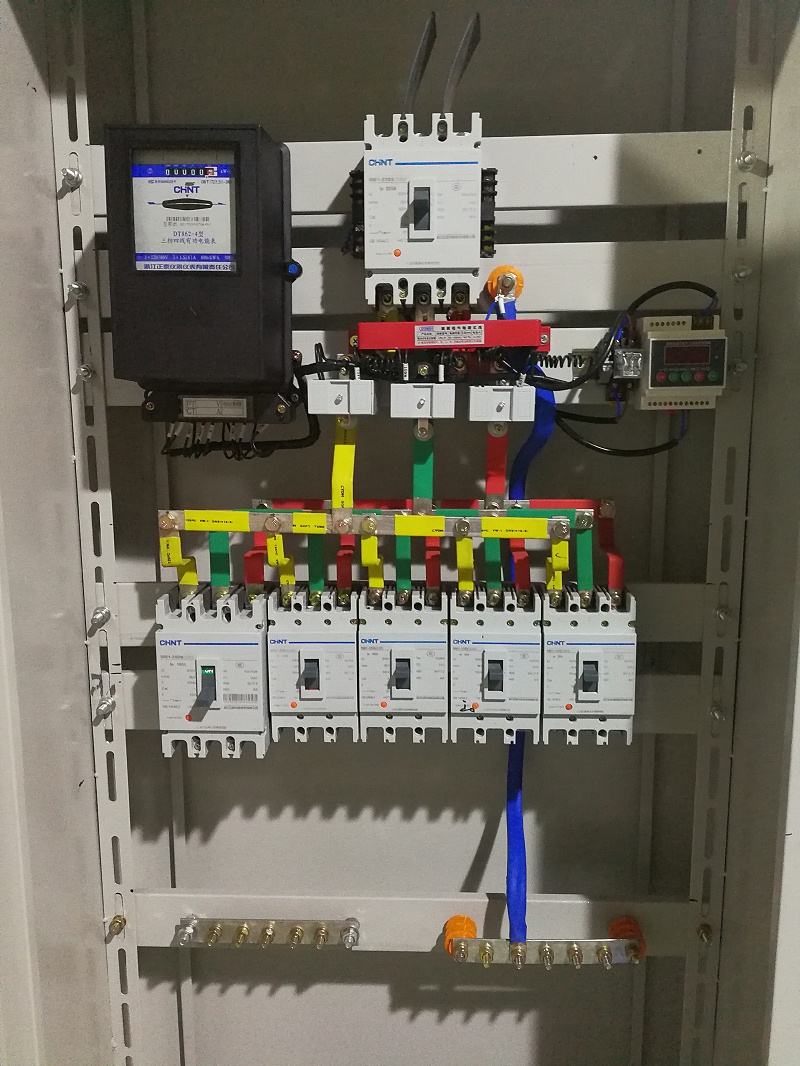

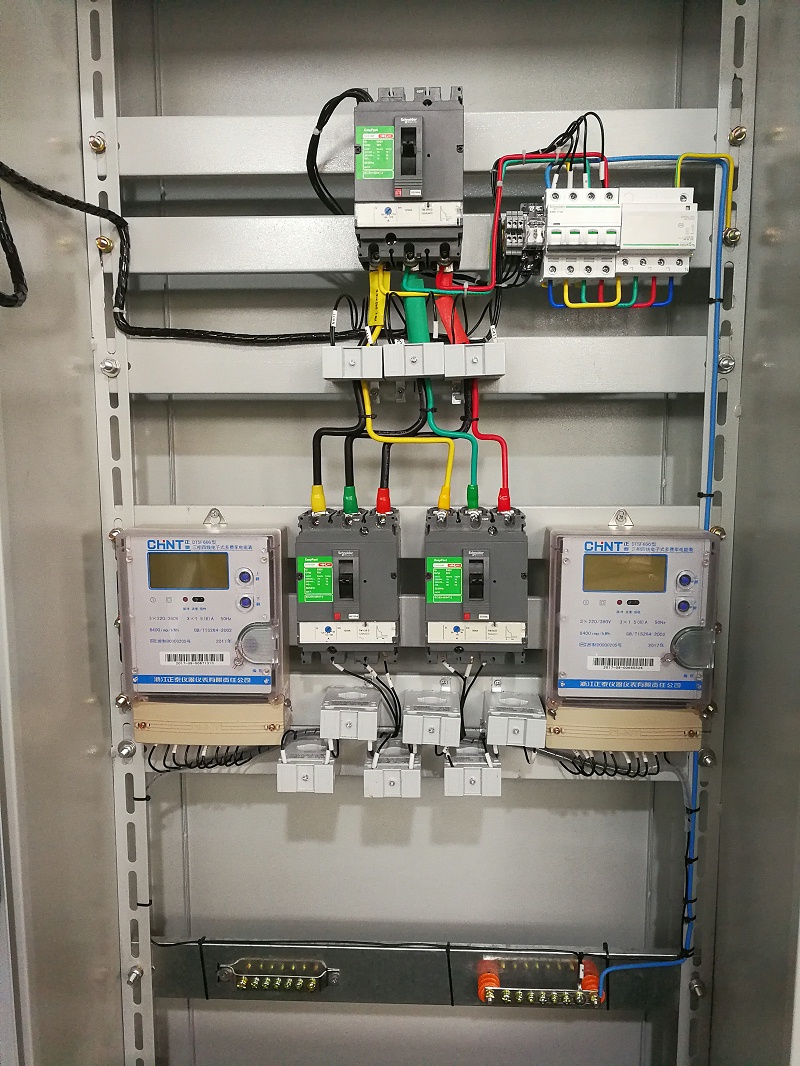

機房低壓配電柜, 斷路器按其使用范圍分為高壓斷路器和低壓斷路器。本章的控制回路主要針對高壓斷路器。 斷路器的合、跳閘即為斷路器主觸點的通斷，斷路器觸點的通斷控制與接觸器通斷控制不同。接觸器觸點的通斷控制只要控制一個線圈即可，線圈通電，銜鐵動作，常開觸點閉合；線圈斷電，銜鐵釋放，常開觸點斷開。

             機房低壓配電柜,而斷路器通斷控制一般采用兩個線圈分開控制，兩個線圈分別為合閘線圈和分閘線圈，給合閘線圈短時通電，斷路器合閘，主觸點閉合接通；給跳閘線圈短時通電，斷路器跳閘，主觸點斷開。 斷路器的合、跳閘線圈在其操作機構當中，因此在分析斷路器的控制回路之前要對操作機構有所了解。 操作機構是獨立于斷路器本體以外的對斷路器進行操作的機械操作裝置。其主要任務是將其他形式的能量轉換成機械能，使斷路器準確地進行分、合閘操作。操作機構主要由操作能源系統、分閘與合閘控制系統、傳動系統及輔助裝置系統四部分構成。

             機房低壓配電柜,斷路器的操作機構按合閘的動力來源不同分為以下幾種類型：電磁操作機構（CD）、彈簧操作機構（CT）、液壓操作機構（CY）、氣動操作機構（CQ）。

            機房低壓配電柜,電磁操作機構完全依靠合閘電流流過合閘線圈產生的電磁吸力來合閘，同時壓緊跳閘彈簧，跳閘時主要依靠跳閘彈簧來提供能量。電磁操作機構跳閘電流較小，但合閘電流非常大，可達幾十安至數百安。因此變電站直流系統要分別設置合閘母線和控制母線。合閘母線提供合閘電源，控制母線給控制回路供電。合閘母線電壓即電池組電壓（一般240V左右），合閘時利用電池放電效應瞬間提供大電流，同時合閘時電壓瞬間下降很大。而控制母線是通過降壓硅鏈和合閘母線連在一起（一般控制在220V），合閘時不會影響到控制母線電壓的穩定。 由于電磁操作機構合閘電流非常大，所以不能利用控制開關直接接通合閘線圈，而是先接通合閘接觸器，利用合閘接觸器的觸點去接通合閘線圈。跳閘回路可利用控制開關直接接通跳閘線圈。
